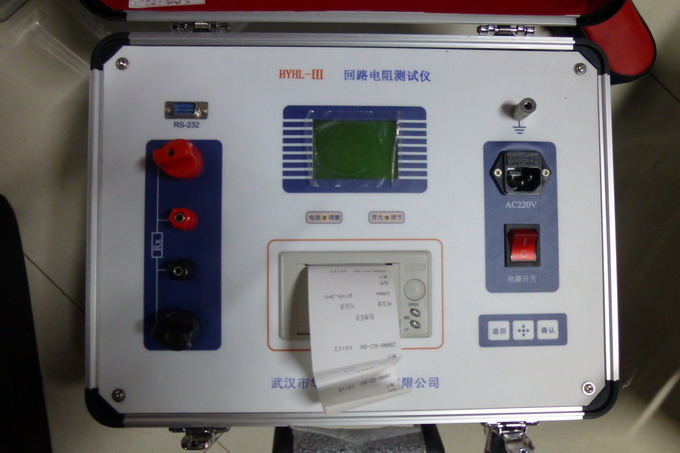

回路电阻测试仪 HYHL型

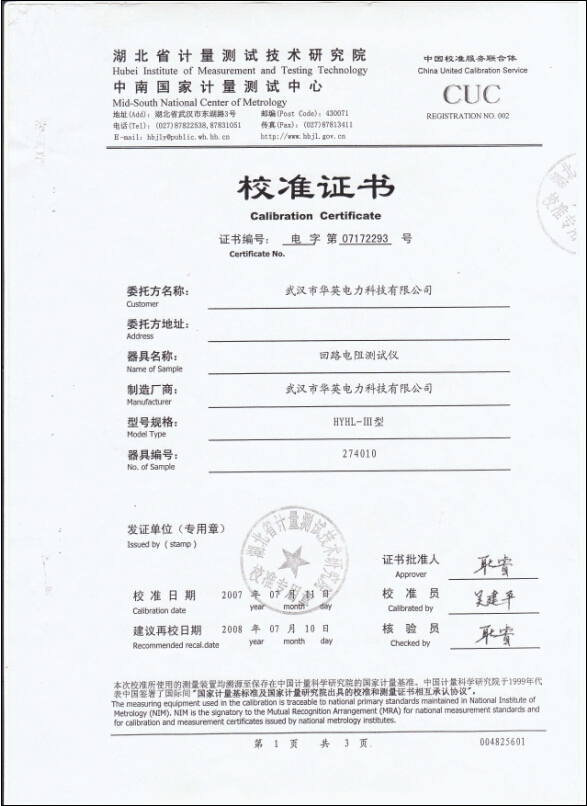

.jpg) (查看该证书)
 (查看该证书) (右键点击另存为可下载)
 (右键点击另存为可下载) (右键点击另存为可下载)
 (右键点击另存为可下载) (右键点击另存为可下载)
 (右键点击另存为可下载).gif)
    .jpg)
   产品别称:接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪、回路电阻测试仪
产品简介:HYHL系列回路电阻测试仪采用数字电路技术和开关电路技术制作,是用于开关控制设备的接触电阻、回路电阻测量的专用设备,测试电流采用国家标准GB763推荐的100A直流,可在规定电流的情况下直接测得回路电阻或者接触电阻,并直接显示,还可保存到仪器上,最大组数为100组,保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定,适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。HYHL系列回路电阻测试仪可分为100A、200A、400A、600A以及HYHL—III。可根据需要定制机型。
产品优势:
	    1.1分钟标准测试
    2.快速测试
    3.结果打印
    4.数据上传至PC机
5.5款系列,正对性强
1、测量范围:0—1999.9μΩ 分辩率:0.1μΩ
2、测量电流:直流≥400A≥300A≥200A≥100A可选。
3、测量精度:0.5级
4、显示方式:LCD中文显示
5、可储存100组数据
6、工作方式:连续
7、电源:AC220V
8、体积:(长×宽×高mm)420×330×310
9、环境温度:-10℃~+40℃ 相对湿度<80%
10、重量:8公斤
断路器导电回路电阻标准参考值
(电气设备预防性试验规程)
| 型号 | 每相回路电阻 (μΩ) | 型号 | 每相回路电阻 (μΩ) |
| SN1-10 | <95 | DW1-60G | 200 |
| SN2-10G | 75 | SW1-110 | 700 |
| SN4-10 | 50—60 | SW2-110I | 180 |
| SN4-20 | 50—60 | SW3-110 | 160 |
| SN4-10G | 20 | SW4-110 | 300 |
| SN4-20G | 20 | SW6-110 | 180—220 |
| SN5-10 | 100 | SW2-220 | 400 |
| SN6-10 | 80 | SW4-220 | 600 |
| SN10-35 | <75 | SW6-220 | <400 |
| DW1-35 | 550 | SW7-220 | <190 |
| DW1-60 | 500 | KW1-220 | 400 |
| DW3-110 | 1100—1300 | KW2-220 | 170 |
| DW2-110 | 800 | KW3-220 | 110 |
| KW1-110 | 150 | KW4-220 | 130 |
| KW3-110 | 45 | DW2-220 | 1520 |
| KV4-110A | 60 | DW3-220 | 1200 |
| DW3-110G | 1600—1800 | SW6-330 | ≯600 |
