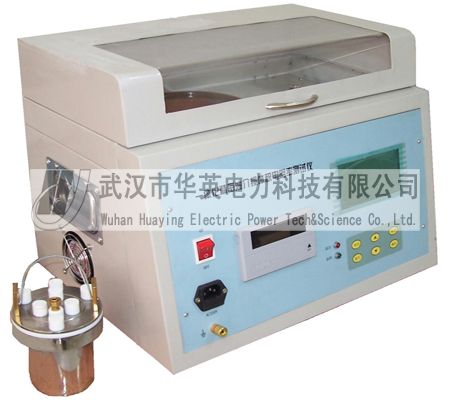

油介损测试仪 HYGY型

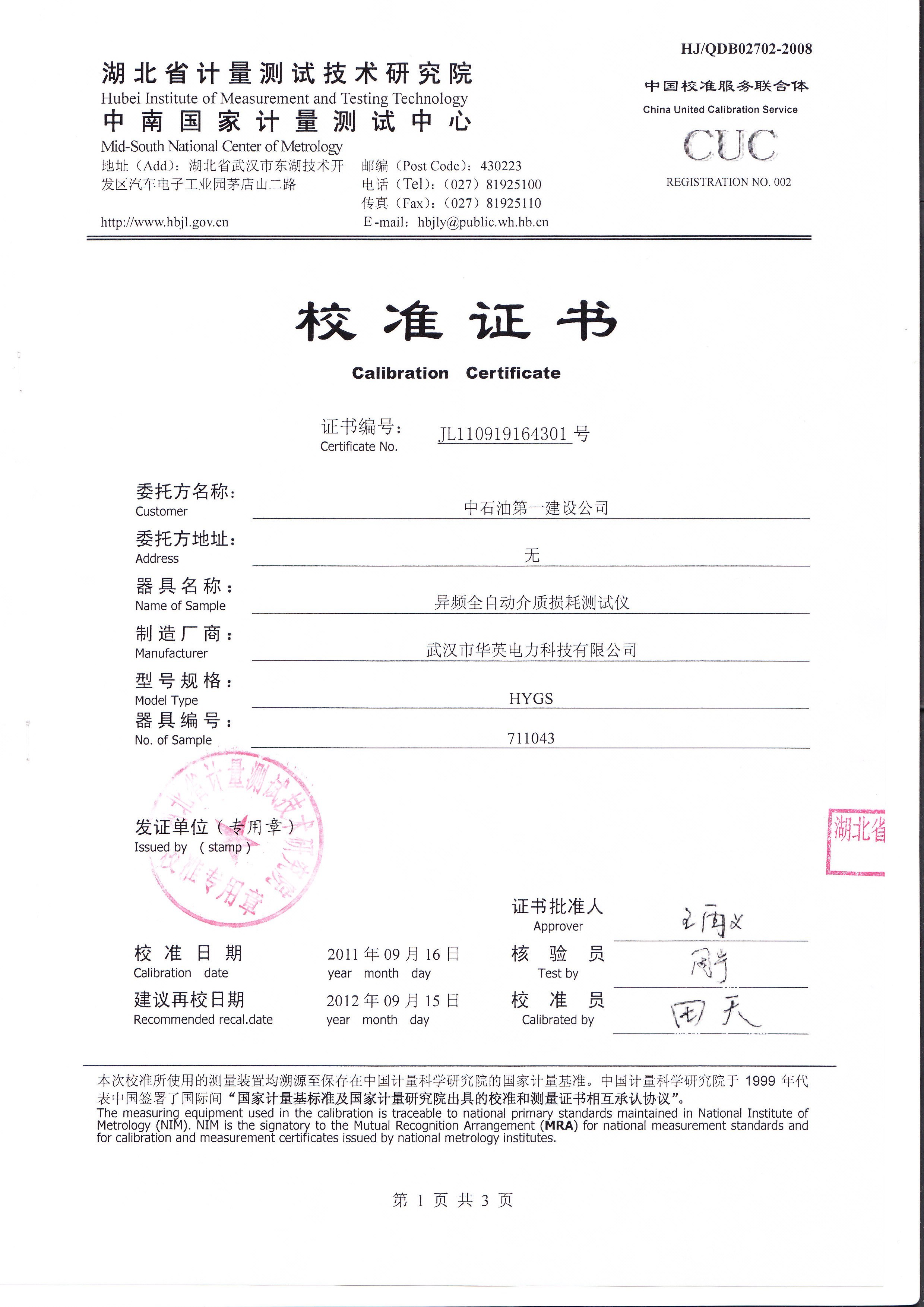

.jpg) (查看该证书)
 (查看该证书) (右键点击另存为可下载)
 (右键点击另存为可下载) (右键点击另存为可下载)
 (右键点击另存为可下载) (右键点击另存为可下载)
 (右键点击另存为可下载).gif)
    .jpg)
   | 1 | 使用条件 | -15℃∽40℃ RH<80% | |
| 2 | 电 源 | AC 220V±10% 频率无限制 | |
| 3 | 交流高压输出 | 400V∽2200V ±2% 每隔100V 50VA | |
| 4 | 直流高压输出 | 200V∽600V ±2% | |
| 5 | 温控感应炉 | 最大功率500W | |
| 6 | 温度控制范围 | <100℃ | |
| 7 | 温度控制误差 | ±0.5℃ | |
| 8 | 温度测量分辨率 | 0.1℃ | |
| 9 | 控温时间 | 室温到90℃ 小于20min | |
| 10 | 测量范围 | tgδ C x R | 无限制 15PF-300PF 10M-20T |
| 11 | 分辨率 | △ tgδ: △ Cx : △ Rx : | 0.001% 0.01pF 0.01 |
| 12 | 精 度 | △ tgδ: △ Cx : △ Rx : | ±(读数*0.5%+0.020%) ±(读数*0.5%+0.5PF) ±读数 * 10% |
| 13 | 相对介电常数 | εr | 根据Cx自动计算,精度同Cx |
| 14 | 体积电阻率 | ρ | 根据Rx自动计算,精度同Rx |
| 15 | 外形尺寸 | 450(L)×310(W)×360(H) | |
| 16 | 重 量 | 18Kg | |
注意事项
1.仪器开始运行时,应先接地端接地,电源入口引入AC220V电源;
2.打开箱盖,可将油杯取出,加热及测试介损时,应将箱盖关上;
3.接通电源前,须保证箱盖内两根测量线,完好连接;
4.加热后的油杯上会有高温,如要取出油杯等物,应小心操作,以免灼伤;
5.启动测试后,油杯上会带高压电,严禁此时取杯;如要取油杯,请复位设备,断电后取杯,操作应小心,以免触电;
6.箱盖具有合盖保护,打开盒盖时,会中断加热及中断高压;
7.如非必要,不得在测试过程中打开箱盖;
8.移动设备时应将油杯取出单独包装,以防止从中掉出打坏油杯。
