ZGF型直流高压发生器

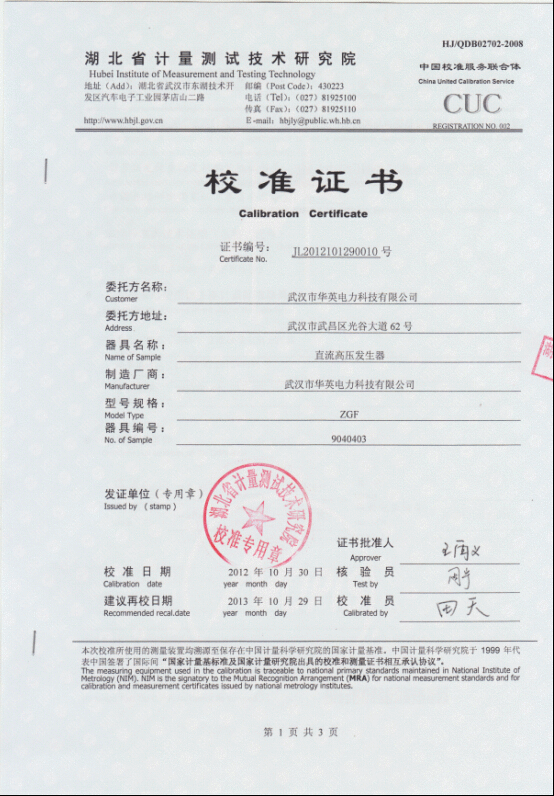

.jpg) (查看该证书)
 (查看该证书) (右键点击另存为可下载)
 (右键点击另存为可下载) (右键点击另存为可下载)
 (右键点击另存为可下载) (右键点击另存为可下载)
 (右键点击另存为可下载).gif)
    .jpg)
   产品别称:直流高压发生器、直高发、高压发生器、中频直流高压发生器
ZGF型直流高压发生器是一种多用途的直流高压电源设备,本仪器具有较高的稳定度和可靠性,具有电压零位合闸保护、过电压保护及过电流保护功能,能实时保护仪器和试品的安全。本仪器还具有体积小、重量轻、便于携带、操作方便,连续可调安全可靠等特点。

| 型号 项目 | Zgf-60/2 | ZGF-120/2 | ZGF-120/5 | ZGF-200/2 | ZGF-300/2/3 | ZGF- 200/400/2 |
| 输出电压 | 60kV | 120kV | 120KV | 200kV | 300kV | 200 / 400kV |
| 输出电流 | 2mA | 2mA | 5mA | 2mA | 2 mA/3mA | 4 mA/ 2mA |
| 输出功率 | 120W | 240W | 600W | 400W | 600W/900W | 800W |
| 倍压箱 | Ф145×500(mm) | Ф145×800 (mm) | Ф140×800 (mm) | Ф145×1000(mm) | Ф145×1300 (mm) | Ф145×1200 (上,下节) |
| 操作箱 | 360×260×245(mm)(L×W×H) | |||||
| 总重量 | 10kg | 15kg | 17kg | 20kg | 25kg | 40kg |
| 纹波系数 | <0.5% | |||||
常见问题处理:
| 序号 | 现象 | 原因 | 处理 |
| 1 | 接通电源开关,电源开关指示灯不亮,各个表头无显示 | 电源接触不良; 保险断开 | 检查进线电源及线路连接;更换保险 |
| 2 | 控制箱“启动”指示灯亮而无高压输出 | 信号输出电缆接触不良或有断路、短路现象 | 检查电缆是否没有可靠连接或有断路短路现象 |
| 3 | 开机后能升压但电压电流表无显示 | 测量输入电缆接触不良或有断路、短路现象 | 检查电缆是否没有可靠连接或有断路短路现象 |
| 4 | 不能合闸 | 1)粗调和细调电位器不在零位或损坏 2) 上次操作有过压或过流动作
 | 1)粗调和细调电位器回零或更换 2)关闭电源开关,再次打开 |

特别注意:1,在电缆耐压试验过程中,升压过程应匀速缓慢,降压过程也应匀速缓慢,同时应在高压输出端加上保护水阻。否则,反电压易损坏仪器。
2,仪器试验时,接地必须良好,应选择地网或地桩,不可在无接地的情况下试验。
